AMERIKAANSE BOUTEN / MOEREN KORTE UITLEG ! TABELLEN, REKENTOOL ETC.
Een korte uitleg..:
UNC zijn de bouten / moeren met “grove” draad.
UNF zijn de bouten / moeren met “fijne” draad
VIA ONDERSTAANDE LINK KUNT U INCH MATEN OMZETTEN NAAR MM :
https://www.unitconverters.net/length/inches-to-mm.htm
DE AANGEGEVEN LENGTE IS GEMETEN VANAF DE KOP TOT EINDE BOUT.

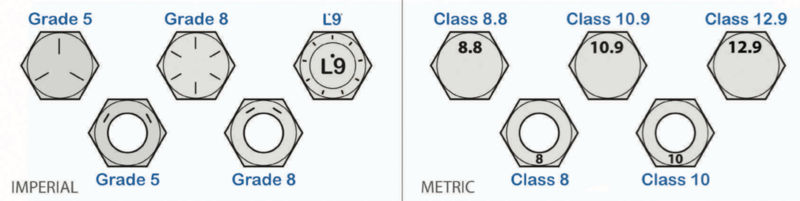

Alle bouten en moeren zijn “Grade 5” wat overeenkomt met 8.8 metrisch.
Mocht het anders zijn dan staat het bij de product omschrijving.
| Nominale dia. | Buitendia. | Kerndia. | TPI (gangen per inch) |
| 1/4" x 20 UNC | 6,322 | 4,978 | 20 |
| 5/16" x 18 UNC | 7,907 | 6,401 | 18 |
| 3/8" x 16 UNC | 9,491 | 7,798 | 16 |
| 7/16" x 14 UNC | 11,076 | 9,144 | 14 |
| 1/2" x 13 UNC | 12,661 | 10,592 | 13 |
| 5/8" x 11 UNC | 15,834 | 13,386 | 11 |
| Nominale dia. | Buitendia. | Kerndia. | TPI (gangen per inch) |
| 1/4" x 28 UNF | 6,325 | 5,360 | 28 |
| 5/16" x 24 UNF | 7,910 | 6,782 | 24 |
| 3/8" x 24 UNF | 9,497 | 8,382 | 24 |
| 7/16" x 20 UNF | 11,079 | 9,728 | 20 |
| 1/2" x 20 UNF | 12,667 | 11,328 | 20 |
| 5/8" x 18 UNF | 15,839 | 14,351 | 18 |
